本安型遥控器说明书
一、本产品在煤矿井下与其他设备连接或检修时，严禁带电操作、开盖，本安关联产品不得随意改变配置！
二、请避免金属碎屑或其他物质进入设备内部。
三、在使用和维修产品时，不得改变产品本安电路和与本安电路有关的元器件的型号、规格和电气参数。
四、产品只能与说明书规定的产品联接使用，不得随意与其他未经联检的设备联机使用。
五、产品的维修，应由产品的制造商进行维修，如使用单位自行进行维修时，检验在征得产品制造商同意后，方可进行维修。维修方承担产品维修后的责任。设备维修，应由
掌握、熟悉电气相关知识的专业人员进行检查和维修。
六、产品在使用过程中，应定制防爆电气设备维修计划，定期对防爆电气设备检查和维修，维修时在井上进行。
七、维修后的设备，经检验合格后，方可投入使用。
八、 应避免在热源或冷源附近安装、存储和使用！
九、 保持设备清洁，防止煤尘等杂物在设备表面积聚；设备的表面温度不得大于150℃。

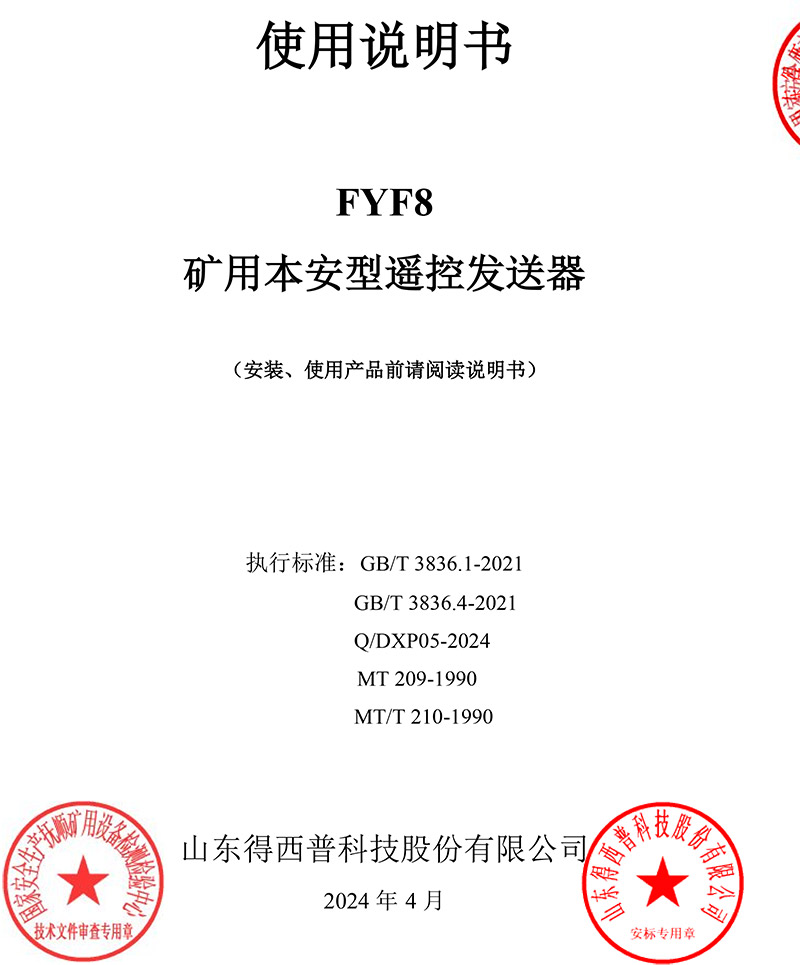

FYF8矿用本安型遥控发送器
1. 概述
FYF8矿用本安型遥控发送器（以下简称“发送器”）是矿用本安型，适用于煤矿井下有甲烷和煤尘爆炸危险场所。
使用本产品对环境无污染和不良影响。
2. 产品分类
2.1 防爆型式和标志
2.1.1 防爆型式：矿用本质安全型。
2.1.2 防爆标志：Ex ib Ⅰ Mb。

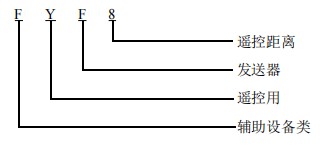

2.2 产品型号
2.3 外形尺寸及重量
a）外形尺寸：171mm×50mm×32mm（长×宽×高）。
b）重量：≤120g。
2.4 工作参数
a）工作电压：DC 3.0V（2 节 7 号 1.5V 碳性电池串联，型号为 R03P/1.5V，生产厂家：中银（宁波）电池有限公司）。
b）工作电流：≤100mA。
3. 环境条件
a）温度：0℃～+40℃；
b）平均相对湿度：不大于 95%（+25℃）；
c）大气压力：80kPa～106kPa；
d）无显著振动和冲击的场合；
e）无直接滴水、淋水的场合；
f）煤矿井下有甲烷、煤尘爆炸性混合物，但无破坏绝缘的腐蚀性气体的场合。
4. 工作原理
发送器电源接通后，按动各按钮，发射出带有地址码和指令码的无线信号，具有相同地址码的接收器接收到信号后，执行相应的指令启动配套设备工作。
5. 电气性能
5.1 基本功能：
遥控器的各按键功能正常，当遥控器发送指令，被遥控设备应能正确接收。
5.2 主要技术指标：
a）信号制式：FSK；
b）工作频率：（433±5）MHz；
c）发射功率：（-20～10）dBm。
d）遥控距离：（0～8）m（无遮挡）；
6. 本安参数
2 节 AAA/R03P /1.5V 碳性电池串联；电池参数：Uo：3.45V，Io：3.3A。
7. 安装
a）发送器安装前，应检查发送器是否在运输中遭到碰撞损坏，安装地点应无淋水、积水；
b）根据电气接线图进行电气安装；
c）发送器安装完毕后应注意电源的电压是否正确、检查各部件是否固定牢固。
8. 维护与保养
a）保持发送器表面光洁，以防杂物进入设备内部；
b）定期检查发送器的运行是否有效和可靠，发现异常应及时断电排查。
9. 常见故障的分析与解决方案
| 序号 | 故障现象 |
故障原因 |
排除方法 |
| 1 | 按动按钮，指示灯不亮 |
电池电量低 | 更换电池 |
| 2 | 指示灯亮，但控制设备不动作 |
12. 注意事项
a）严禁井下带电开盖，安装或维修时务必切断电源；
b）维修时不得改变产品本安电路和与本安电路有关的元器件的型号、规格和电气参数；
c）发送器不得随意与其他未经联检的设备连接，如与其他设备连接必须经过防爆检验；
d）发送器需由生产厂家或经过培训的专业技术人员根据用户的要求负责安装与调试；
e）发送器安装、调试完成后禁止移动位置，以保证系统安全可靠的运作。
