本安报警器说明书
一、本产品在煤矿井下与其他设备连接或检修时，严禁带电操作、开盖，本安关联产品不得随意改变配置！
二、请按本说明书正确安装电缆，否则有可能产生故障。
三、请避免金属碎屑或其他物质进入设备内部。
四、在使用和维修产品时，不得改变产品本安电路和与本安电路有关的元器件的型号、规格和电气参数。
五、产品只能与说明书规定的产品联接使用，不得随意与其他未经联检的设备联机使用。
六、产品的维修，应由产品的制造商进行维修，如使用单位自行进行维修时，检验在征得产品制造商同意后，方可进行维修。维修方承担产品维修后的责任。设备维修，应由掌握、熟悉电气相关知识的专业人员进行检查和维修。
七、产品在使用过程中，应定制防爆电气设备维修计划，定期对防爆电气设备检查和维修，维修时在井上进行。
八、维修后的设备，经检验合格后，方可投入使用。
九、 应避免在热源或冷源附近安装、存储和使用！
十、 保持设备清洁，防止煤尘等杂物在设备表面积聚；设备的表面温度不得大于150℃。
KXB12矿用本安型声光报警器
1. 概述
KXB12矿用本安型声光报警器（以下简称“报警器”）是矿用本安型，适用于煤矿井下有甲烷和煤尘爆炸危险场所。
使用本产品对环境无污染和不良影响。
2. 产品分类
2.1 防爆型式和标志
2.1.1 防爆型式：矿用本质安全型。
2.1.2 防爆标志：Ex ib Ⅰ Mb。

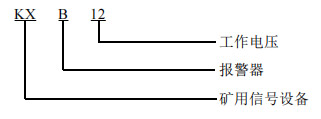

2.2 产品型号
2.3 外形尺寸及重量
a）外形尺寸：350mm×178mm×86mm（长×宽×高）。
b）重量：≤4kg。
2.4 工作参数
a）工作电压：DC 12V。
b）工作电流：≤0.5A。
2.5 关联装置
关联装置见附录。
3. 环境条件
a）温度：0℃～+40℃；
b）平均相对湿度：不大于 95%（+25℃）；
c）大气压力：80kPa～106kPa；
d）无显著振动和冲击的场合；
e）无直接滴水、淋水的场合；
f）煤矿井下有甲烷、煤尘爆炸性混合物，但无破坏绝缘的腐蚀性气体的场合。
4. 工作原理
报警器主要由主板、连接板、灯板和外壳组成。
报警器有两种状态，一是待机状态；二是报警状态。待机时绿灯常亮，报警时红灯亮同时语音报警。
5. 电气性能
5.1 输入信号：8 路高低电平信号。
5.2 光信号：黑暗中 20m 远处清晰可见。
5.3 语音信号：声级强度不小于 85dB（A）。
5.4 基本功能：有信号输入时报警器发出语音报警、绿灯灭红灯亮，无信号输入时报警器停止报
警、绿灯亮红灯灭。
5.5 RS485数据接口：
a）传输方式：RS485；
b）传输接口：1 路；
c）传输速率：9600bps；
d）最大传输距离：100m。
6. 本安参数
电源端 Ui：12.5V，Ii：1.5A，Ci：0μF，Li：0mH。
RS485 通讯端： Uo：6V，Io：100mA，Co:20μF，Lo：5mH。
7. 安装
a）报警器安装前，应检查报警器是否在运输中遭到碰撞损坏，紧固螺栓是否松动，安装地点应无淋水、积水；
b）根据电气接线图进行电气安装；
c）报警器安装完毕后应注意电源的电压是否正确、检查各部件是否固定牢固。
8. 维护与保养
a）保持报警器表面光洁，以防杂物进入设备内部；
b）定期检查报警器的运行是否有效和可靠，发现异常应及时断电排查；
c）定期检查报警器的电缆是否有破损现象，如有问题尽快进行处理；
d）定期检查紧固螺栓是否出现松动，电缆引入装置是否夹紧，如发现松动应及时拧紧。
9. 常见故障的分析与解决方案
| 序号 | 故障现象 | 故障原因 | 排除方法 |
|---|---|---|---|
| 1 | 输入信号不起作用 | 电源故障 | 检查电源和电缆 |
| 电缆故障 | 检查电缆 | ||
| 主板损坏 | 更换主板 | ||
| 2 | 显示灯不亮 | 电源故障 | 检查电源和电缆 |
| 电缆故障 | 检查电缆 | ||
| 灯板损坏 | 更换灯板 | ||
| 3 | 扬声器不响 | 电源故障 | 检查电源和电缆 |
| 电缆故障 | 检查电缆 | ||
| 扬声器损坏 | 更换扬声器 |
注意报警器发生故障，检查前必须先切断电源方能开盖检查，严禁带电打开！！！
如按上表仍无法排除故障，应由厂家专业技术人员检查、维修，或更换设备。
10. 运输与贮存
a）包装后的报警器在避免雨雪直接淋袭的条件下，可适用于水运、陆运及空运等各种运输方式；
b）包装后的报警器应能在温度为-10℃～40℃、相对湿度不大于 90%的环境中贮存 12 个月以上。
11. 开箱检查
开箱前应仔细检查包装箱外观，是否在运输中损坏。如发现异常请及时通知生产厂家。开箱后应检查箱内是否有如下文件：
a）产品合格证；
b）使用说明书；
c）装箱单。
12. 注意事项
a）严禁井下带电开盖，安装或维修时务必切断电源；
b）维修时不得改变产品本安电路和与本安电路有关的元器件的型号、规格和电气参数；
c）报警器不得随意与其他未经联检的设备连接，如与其他设备连接必须经过防爆检验；
d）报警器需由生产厂家或经过培训的专业技术人员根据用户的要求负责安装与调试；
e）报警器安装、调试完成后禁止移动位置，以保证系统安全可靠的运作。
KXB12矿用本安型声光报警器的关联装置：
| 序号 | 名称 | 型号 | 生产单位 | 防爆标志 | 防爆合格证 | 安标证号 | 备注 |
| 1 | 矿用隔爆兼本安型可编程控制箱 | KXJ127 | 山东得西普科技股份有限公司 | Ex db [ib Mb]Ⅰ Mb | 申办中 | 申办中 |
报警器和KXJ127矿用隔爆兼本安型可编程控制箱之间连接电缆长度不大于10m，电缆分布电感：≤1mH/km，分布电容：≤0.1μF/km。
名称：山东得西普科技股份有限公司
地址：山东省济宁市邹城市中心机电产业园恒丰路与兴中路交汇处北50米路西
电话：0537-5280999
传真：0537-5280999
邮箱：sddxp@126.com
