伺服电机说明书

• 2026/03/24

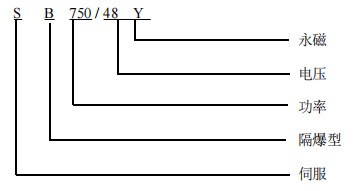

SB-750/48Y

矿用隔爆型永磁伺服电动机

使用说明书

执行标准：GB/T 3836.1-2021

GB/T 3836.2-2021

GB/T 3836.3-2021

Q/DXP04-2024

山东得西普科技股份有限公司

2024 年 4 月

目 录

安全须知.............................................................................................................- 3 -

声明.................................................................................................................- 4 -

一、 概述............................................................................................................- 5 -

1.1 产品名称.........................................................................................................- 5 -

1.2 防爆类型.........................................................................................................- 5 -

1.3 产品用途.........................................................................................................- 5 -

1.4 产品特点.........................................................................................................- 5 -

二、 使用环境.........................................................................................................- 5 -

三、 产品主要技术指标.................................................................................................- 6 -

四、 工作原理.........................................................................................................- 6 -

五、 结构说明.........................................................................................................- 6 -

六、 操作说明.........................................................................................................- 6 -

6.1 安装..............................................................................................................- 6 -

6.2 使用..............................................................................................................- 6 -

七、注意事项..........................................................................................................- 7 -

八、保养维护..........................................................................................................- 7 -

8.1 电动机保养维护....................................................................................................- 7 -

8.2 故障排除及维修....................................................................................................- 7 -

8.3 运输和储存........................................................................................................- 8 -

8.4 售后服务..........................................................................................................- 8 -

8.5 其它事项..........................................................................................................- 8 -

安全须知

感谢您选用山东得西普科技股份有限公司设计制造的矿用隔爆型永磁伺服电动机（简称“电动机”），该电动机主要用于Ⅰ类防爆场所。为了您能顺利、安全的使用电动机，发挥其最大使用价值，请务必仔细阅读使用说明的所有内容，并妥善保管说明书，以便本产品的所有使用者可随时参阅。

1. 请在使用产品前仔细阅读“安全须知”以及本说明书的全部内容，并按照说明书所述的方法操作使用；

2. 请您仔细阅读本说明书中所述的“注意”中的内容和“注意事项”，并严格按照说明执行。对于未按本说明中所述方法操作或执行而对产品相关部件造成的损坏、对您或他人造成的人身伤害或财产损失，山东得西普科技股份有限公司 概不负责；

3. 电动机操作须由经过培训的专人负责，其它人不得擅自操作；

4. 任何人未经许可不得拆解电动机，以免造成电动机损坏或人员伤害。设备出现故障后，请与厂家联系获得技术支持，未经授权拆装过的电动机不在保修范围内；

5. 检修过程中，电动机设备远离防爆区域，以防发生危险。

6. 在运输和储存过程中，不得倒置、斜放；产品应放在无易燃易爆物品，以及不含有破坏金属和绝缘的腐蚀性气体的仓库中，且不得与贵重物品一起存放。

声明

山东得西普科技股份有限公司 保留可随时更改使用说明书内容的权利，而无需事先通知。本手册版本 v1.0。

关于赔偿和保修的注意事项

任何人在初次使用该电动机之前，必须仔细阅读本说明的所有内容，并按照说明中所述的操作方法使用，以确保操作人员和电动机的安全。任何因违反本说明操作而造成的人员伤害和电动机损坏均不属于保修和赔偿的范围。

关于遵守法律法规使用的声明

本产品的使用者需按照国家相关法律法规要求，使用前应先获得相关许可，在允许范围内正确使用本产品。产品使用者在未经过国家法律法规允许的情况下使用本产品引起的法律纠纷以及应负的法律责任，均由使用者承担，与山东得西普科技股份有限公司无关。

山东得西普科技股份有限公司 已竭尽全力来确保使用说明书内容的准确性和完整性。如果您发现任何错误或遗漏，请联系本公司。对此，我们深表感谢。以下为公司的相关信息，请在需要时与我们联系，我们承诺始终给您提供优质的服务。

一、概述

SB-750/48Y 矿用隔爆型永磁伺服电动机（简称“电动机”），适用于具有爆炸性危险气体（甲烷）的矿井中，但无破坏绝缘的气体或蒸汽的工作场所。

1.1 产品名称

SB-750/48Y 矿用隔爆型永磁伺服电动机

1.2 防爆类型

隔爆型，标记为“Ex db I Mb”

1.3 产品用途

矿用隔爆型永磁伺服电动机应用于 I 类爆炸环境中，用于风门开关的执行机构。

1.4 产品特点

该款矿用隔爆型永磁伺服电动机针对应用环境进行了许多优化设计，具有如下特点：

1)按 GB/T 3836-2021 标准进行防爆设计，符合煤矿防爆标准要求；

2)实现井下风门开关的精确控制；

二、使用环境

a）电动机应能在下列环境条件下正常工作：

——温度：0℃～+40℃；

——平均相对湿度：不大于 95%（+25℃）；

——海拔高度不超过 2000m；

——大气压力：80kPa～106kPa；

——无显著振动和冲击的场合；

——无直接滴水、淋水的场合；

——煤矿井下有甲烷、煤尘爆炸性混合物，但无破坏绝缘的腐蚀性气体的场合。

b）电动机应能承受的最恶劣的贮运条件：

——高温：+60℃；

——低温：-40℃；

——平均相对湿度：95%RH（+25℃）；

——振动：加速度 50m/s²；

——冲击：峰值加速度 500m/s²。

三、产品主要技术指标

a）电动机为交流永磁无刷伺服电动机，长时工作制 S1。

b）电动机的冷却方式为机壳表面冷却，应符合 GB/T 1993-1993 的规定冷却方式（IC4A0A0）。

c）电动机的技术参数为表 1：

表 1

四、工作原理

SB-750/48Y 矿用隔爆型永磁伺服电动机（简称“电动机”），适用于煤矿井下，有瓦斯、煤尘爆炸危险的环境，用于实现风门开关的执行机构。电动机隔爆腔内安装的交流永磁无刷伺服电机额定功率为 750W，额定电压 AC48V。

五、结构说明

1）外形尺寸：Φ176mm×429mm

2）外壳材质： Q235A.

六、操作说明

6.1 安装

a）电动机安装前，应检查电动机是否在运输中遭到碰撞损坏，紧固螺栓是否松动，安装地点应无淋水、积水；

b）根据电气接线图进行电气安装；

c）电动机安装完毕后应注意电源的电压是否正确、检查各部件是否固定牢固、检查接地线是否正确可靠。

d）电缆引入装置参数

电缆引入装置

2）请检查电动机网络通讯是否正常；

3）请检查电动机运行方向是否有障碍。

8.2.2 故障不能及时排除

若已确定设备出现故障，并已按上述方法逐条操作，但仍未排除。请联系我们，我们会尽快为您排除故障，保证您的无忧使用。

当电动机出现故障时，请不要私自拆机。如需拆机，需在专业人员指导下完成，因为本产品属于高精度机电一体化设备，内部集成有各类电子器件及电路系统，您的私拆可能会导致挂轨电动机出现永久性损坏的情况。因私拆造成的损失，将由您本人承担，并且您将会失去保修资格。

8.3 运输和储存

在运输和储存过程中，不得倒置、斜放。产品应放在没有雨雪浸入、空气流通、环境温度不高于40℃不低于-10℃，相对湿度不大于 95%（+25℃），无易燃易爆物品，以及不含有破坏金属和绝缘的腐蚀性气体的仓库中，且不与贵重物品一起存放。

8.4 售后服务

1）电动机系统免费保修一年，人为损坏的故障不在免费保修之列；

2）保修期满后的维护收取材料费和人工费；

3）提供培训服务；

4）提供技术指导服务；

5）终身提供软件和说明书免费更新升级服务。

8.5 其它事项

1）本产品具有保证样品在运输和贮存过程中性能和外观不至损伤的包装箱，包装箱上按 GB/T191规定标注了必要的标志，包装箱内应附有“产品合格证”﹑“产品出厂检验报告”、“装箱单”和“使用说明书”各一份。

2）质量承诺：凡属产品制造质量问题，由公司实行“三包”。

名称：山东得西普科技股份有限公司

地址：山东省济宁市邹城市中心机电产业园恒丰路与兴中路交汇处北 50 米路西

电话：0537-5280999

传真：0537-5280999

邮箱：sddxp@126.com
