DZB-1140(660／380／127)L矿用隔爆型漏电试验电阻箱使用说明书
DZB-1140（660、380、127）L
矿用隔爆型漏电试验电阻箱
（安装、使用产品前请阅读说明书）
执行标准：GB/T 3836.1-2021
GB/T 3836.2-2021
Q/DXP02-2023
MT/T 661-2011
山东得西普科技股份有限公司
2023 年 9 月
一、本产品在煤矿井下与其他设备连接或检修时，严禁带电操作、开盖，本安关联产品不得随意改变配置！
二、请按本说明书正确安装电缆，否则有可能产生故障。
三、请避免金属碎屑或其他物质进入设备内部。
四、在使用和维修产品时，不得改变产品本安电路和与本安电路有关的元器件的型号、规格和电气参数。
五、产品只能与说明书规定的产品联接使用，不得随意与其他未经联检的设备联机使用。
六、使用、维护过程中应注意隔爆面的保护，防止“失爆”！不得丢失引入装置中的密封圈！注意适当拧紧压紧螺母！
七、产品的维修，应由产品的制造商进行维修，如使用单位自行进行维修时，检验在征得产品制造商同意后，方可进行维修。维修方承担产品维修后的责任。设备维修，应由掌握、熟悉电气相关知识的专业人员进行检查和维修。
八、产品在使用过程中，应定制防爆电气设备维修计划，定期对防爆电气设备检查和维修，维修时在井上进行。
九、维修后的设备，经检验合格后，方可投入使用。
十、 设备壳体内外都设有接地螺钉，安装时必须可靠接地。
十一、 现场接线时对外连接的接线端子导线应连接牢固。连接电缆妥善固定和安放，不得弯折，避免牵扯损伤。
十二、 应避免在热源或冷源附近安装、存储和使用！
十三、 定期检查接地是否可靠，螺钉是否紧固不松动。电缆密封圈若出现老化，应及时更换。
十四、 保持设备清洁，防止煤尘等杂物在设备表面及电缆引出端积聚；箱体的表面温度不得大于150℃。
十五、 涉及隔爆面维修应联系制造商。
警告：未按本说明书使用而造成的一切后果自负，在爆炸性气体环境中严禁带电打开！
使用方式：漏电试验电阻箱不得用于远程漏电试验，只能就地操作!!!
DZB-1140（660、380、127）L矿用隔爆型漏电试验电阻箱
1. 概述
DZB-1140（660、380、127）L矿用隔爆型漏电试验电阻箱（以下简称“电阻箱”）是矿用隔爆型，适用于煤矿井下有甲烷和煤尘爆炸危险场所。使用本产品对环境无污染和不良影响。
2. 产品分类
2.1 防爆型式和标志
2.1.1 防爆型式：矿用隔爆型。
2.1.2 防爆标志：Ex db Ⅰ Mb。

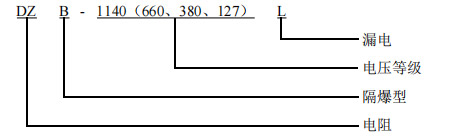

2.2 产品型号
2.3 外形尺寸及重量
a）外形尺寸：590mm×400mm×277mm（长×宽×高）。
b）重量：≤55kg。
2.4 工作参数
a）额定电压：AC 1140（660V/380V/127V）。
b）额定功率：200W。
3. 环境条件
a）温度：-5℃～+40℃；
b）平均相对湿度：不大于 95%（+25℃）；
c）海拔高度不超过 2000m；
d）大气压力：80kPa～106kPa；
e）无显著振动和冲击的场合；
f）无直接滴水、淋水的场合；
g）煤矿井下有甲烷、煤尘爆炸性混合物，但无破坏绝缘的腐蚀性气体的场合。
4. 工作原理
电阻箱内置 2KΩ、3.5KΩ、11KΩ、20KΩ等不同阻值的电阻，接在馈电设备负荷侧，按电压等级选择矿用本安型遥控发送器（配套设备）试验按钮，进行主回路漏电闭锁试验，验证馈电设备漏电闭锁功能，以保证供电安全。
电阻箱电阻输出端接馈电设备负荷侧接线端子，按电压等级选择矿用本安型遥控发送器（配套设备）试验按钮，观察馈电设备是否报漏电闭锁故障，如报故障，说明馈电设备漏电闭锁功能正常，如不报故障，说明馈电设备功能异常，需要检修。
5. 电气性能
5.1 电阻测量
a）电阻箱可根据煤矿井下不同电压等级的低压电网，投入不同的电阻。
b）监测电压对应的电阻值见表 1，电阻值误差不大于±5%。
表 1
| 监测电压V | 电阻值KΩ（±5%） |
| 1140 | 20（25W） |
| 660 | 11（25W） |
| 380 | 3.5（25W） |
| 127 | 2（25W） |
5.2 功率测量
电阻箱功率不大于 200W。
5.3 瓦斯闭锁功能
当电阻箱接收到瓦斯闭锁信号时，电阻箱应不能投入电阻。
5.4 电压波动
在电源电压为额定电压的 85%～110%范围内，电阻箱应正常工作。
5.5 通信功能
5.5.1 RS485信号端口：
a）接口方式：RS485；
b）接口数量：1 路；
c）传输速率：9600bps；
d）最大传输距离：10m。
5.5.2 以太网电端口：
a）接口方式：RJ45；
b）接口数量：1 路；
c）传输速率：1000Mbps/100Mbps；
d）最大传输距离：10m。
5.5.3 以太网光端口：
a）接口方式：SC 单模双纤；
b）接口数量：1 路；
c）光波长：1310nm；
d）发射功率：-15dBm～0dBm；
e）传输速率：1000Mbps/100Mbps；
f）最大传输距离：1km。
5.6 记忆功能
电阻箱可记录投入电阻信息、瓦斯闭锁等信息；并且在失去供电电源后不丢失，恢复供电后应能正常读取。
5.7 显示功能
电阻箱显示屏应显示馈电合分闸状态、瓦斯超限闭锁、试验成功、试验失败、投入电阻值及时间与实际状态相符。
5.8 无线遥控功能
电阻箱具有接收 FSK 无线信号的功能，遥控距离不大于 2m(无遮挡)。
6安装
a）电阻箱安装前，应检查电阻箱是否在运输中遭到碰撞损坏，紧固螺栓是否松动，安装地点应无淋水、积水；
b）根据电气接线图进行电气安装；
c）电阻箱安装完毕后应注意电源的电压是否正确、检查各部件是否固定牢固、检查接地线是否正确可靠。
d）电缆引入装置参数
电缆引入装置
| 型号 | 压紧方式 | 数量（个） | 密封圈内径(mm) | 电缆尺寸选用（mm） | 紧固力矩(N.m) | 紧固力矩(N.m) |
| 最小内径 | 最大内径 | |||||
| A1 | 压紧螺母式 | 3 | φ10、φ13 | Φ9-φ13 | 17.2 | 18.9 |
| A5 | 压盘式 | 1 | Φ22、Φ26、Φ30 | Φ21-φ30 | 28.6 | 31.2 |
e） PE接地导线的尺寸不小于4mm2。
7. 维护与保养
a）保持电阻箱表面光洁，以防杂物进入设备内部；
b）定期检查电阻箱的运行是否有效和可靠，发现异常应及时断电排查；
c）定期检查电阻箱的电缆是否有破损现象，接线是否有松动，如有问题尽快进行处理；
d）定期检查紧固螺栓是否出现松动，电缆引入装置是否夹紧，如发现松动应及时拧紧；
e）定期检查密封圈是否出现老化或损坏，如发现密封圈老化或损坏应及时更换，防止失爆；
f）定期检查隔爆面是否碰伤、锈蚀，清除隔爆面上的油污、脏物，并涂沫防锈油。
8. 常见故障的分析与解决方案
| 序号 | 故障现象 | 故障原因 | 排除方法 |
|---|---|---|---|
| 1 | 按动按钮（矿用本安型遥控发送器），无动作 | 电源故障 | 检查电源 |
| 2 | 显示屏无输出 | 电缆松脱或破损 | 检查电缆 |
| 显示屏损坏 | 更换显示 |
注意电阻箱发生故障，检查前必须先切断电源方能开盖检查，严禁带电打开！！！
如按上表仍无法排除故障，应由厂家专业技术人员检查、维修，或更换设备。
9. 运输与贮存
a）包装后的电阻箱在避免雨雪直接淋袭的条件下，可适用于水运、陆运及空运等各种运输方式；
b）包装后的电阻箱应能在温度为-10℃～40℃、相对湿度不大于 90%的环境中贮存 12 个月以上。
10. 开箱检查
开箱前应仔细检查包装箱外观，是否在运输中损坏。如发现异常请及时通知生产厂家。开箱后应检查箱内是否有如下文件：
a）产品合格证；
b）使用说明书；
c）装箱单。
11. 注意事项
a）严禁井下带电开盖，安装或维修时务必切断电源；
b）安装时确保连线和端子排螺丝上紧，无松动；
c）维修时应注意防止失爆（注意不要碰坏隔爆面、接线腔盖板的紧固、不得丢失引入装置中的密封圈，注意适当拧紧压紧螺母等）；
d）电阻箱不得随意与其他未经联检的设备连接，如与其他设备连接必须经过防爆检验；
e）电阻箱需由生产厂家或经过培训的专业技术人员根据用户的要求负责安装与调试；
f）电阻箱安装、调试完成后禁止移动位置，以保证系统安全可靠的运作。
名称：山东得西普科技股份有限公司
地址：山东省济宁市邹城市中心机电产业园恒丰路与兴中路交汇处北50米路西
电话：0537-5280999
传真：0537-5280999
邮箱：sddxp@126.com
