DZB-1140/660/127矿用隔爆型电阻箱使用说明书
执行标准：GB/T 3836.1-2021、GB/T 3836.2-2021、MT/T661-2011、Q/DXP01-2022
☆ 安装使用前请详细阅读使用说明书 ☆
山东得西普科技股份有限公司
2022年7月编制
厂址：山东邹城市
1 用途
DZB-1140/660/127矿用隔爆型电阻箱（以下简称电阻箱）内置2KΩ、11KΩ、20KΩ等不同阻值的电阻，接在煤矿井下低压交流真空电磁起动器近端负荷侧，按电压等级选择试验按钮，进行主回路漏电闭锁试验，验证低压交流真空电磁起动器的漏电闭锁功能，以保证供电安全。电阻箱采用隔爆型设计，适用于含有甲烷混合气体，具有爆炸危险的煤矿井下。

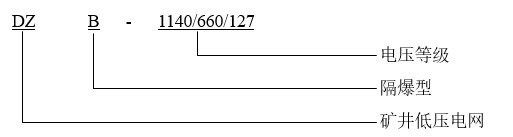

2 型号组成及其代表意义
3 环境要求
a）工作温度：0℃～+40℃；
b）相对湿度：≤95%（+25℃）；
c）大气压力：80kPa～110kPa；
d）无显著振动和冲击的场合；
e）具有甲烷、煤尘等爆炸性混合物的煤矿井下。
f）适用于有瓦斯和煤尘爆炸危险的环境中；
g）周围介质无腐蚀性气体；
h）无直接滴水、淋水的场合；
r) 电阻箱严禁主回路带电时操作。
4简介
电阻箱接线端子接低压交流真空电磁起动器负荷侧接线端子连接,按电压等级选择试验按钮，观察低压交流真空电磁起动器是否报漏电闭锁故障，如报故障，说明低压交流真空电磁起动器漏电闭锁功能正常，如不报故障，说明低压交流真空电磁起动器漏电闭锁功能异常，需要检修。
5机械性能简介

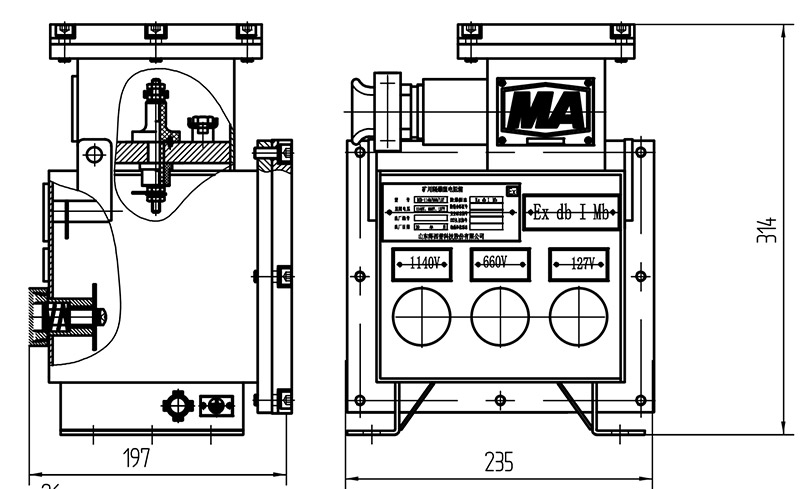

电阻箱为隔爆型两腔设计,电阻箱外形见图1：
图1 电阻箱尺寸
6 主要技术参数
a）型号：DZB-1140/660/127
b）额定工作电压：AC1140V、660V、127V
c）额定输入功率：≤50VA
d）远方漏电试验电阻：1140V 20KΩ/10W
e)远方漏电试验电阻：660V 11KΩ/10W
f)远方漏电试验电阻：127V 2KΩ/10W
g)精度：不低于0.1%
h)功能：手动试验
防爆标志：“Ex dbⅠMb”
7安装、调试及使用
7．1按图纸要求将试验电阻箱与低压磁力起动器的负荷侧接线端子连接。
7．2应根据电网电压等级选择选择试验电阻（1140V用20千欧10W电阻、660V用11千欧10W电阻、127V用2千欧10W电阻）。
7．3 A4引入装置橡胶圈内径为φ15使用电缆直径为φ14～φ15、内径为φ19使用电缆直径为φ18～φ13、内径为φ23使用电缆直径为φ22～φ23,使用内径φ15橡胶圈，压紧力矩20.2N.m, 使用内径φ19橡胶圈，压紧力矩21.8N.m,使用内径φ23橡胶圈，压紧力矩23.1N.m。
8 维护保养
8.1 定期清除外壳的污垢、煤尘；
8.2 检查外壳有无损坏，紧固件是否松动；
8.3 检查各试验箱隔爆面有无损坏，隔爆间隙是否符合规定数据；
8.4 电缆引入装置是否完好，电缆是否松动；
88.6 定期对显示箱进行绝缘检查。
9 运输与储存
9.1 运输过程中包装箱不得倒置、倒放，不得遭受强烈的颠簸、震动、碰撞及雪、雨的侵袭；
9.2 试验箱应存放在空气流通、干燥、无破坏绝缘的介质的仓库中。
10 注意事项
10.1 严禁长时间试验以免内部电阻过热烧毁
10.2根据电压等级不同调整电阻时应不得触碰电阻，电阻在试验过程中会发热，调节接线端子即可，
11 订货须知
a)试验箱名称、型号、订货数量及要求交货日期；
b)注明收货单位、名称、联系人、详细通讯地址、托运方式及到站；
如用户要求超过本说明书所规定的使用条件，可特殊订货。
本公司提供的产品保质期为一年。
